| 브랜드 이름: | Jarlo |
| 모델 번호: | CYTC 70 |
| 모크: | 1 세트 |
| 가격: | 150000-170000 USD |
| 포장에 대한 세부 사항: | 컨테이너로드 |
| 지불 조건: | 액정, T/T |

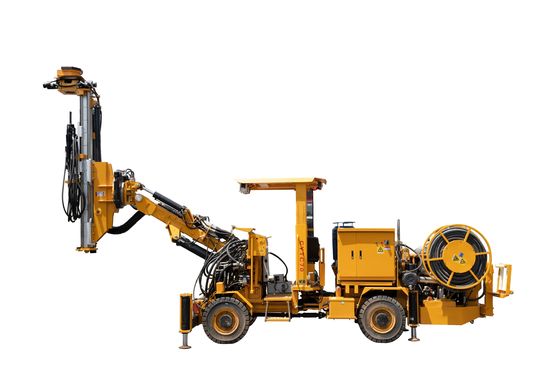

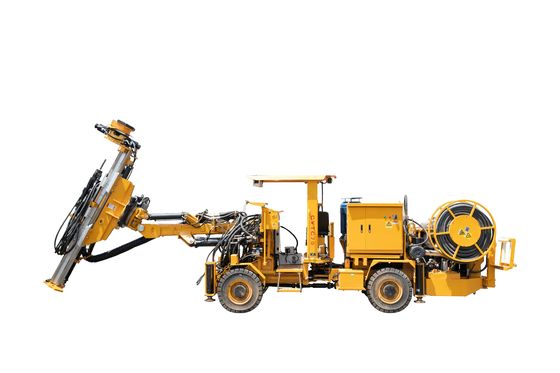

CYTC70광업 수압 굴착 기구
1.적용 가능한 시나리오
CYTC 70 광산 수압 드릴링 리그 (CYTC 70 mining hydraulic drilling rig) 는 중소 및 중소 규모의 비 석탄 광산에서 광산 작업에 적합한 중심 구멍의 완전히 수압 광산 장비입니다.
2구조와 차원
3.작업 범위
| 모델 | CYTC70 | |||||
| 항목 | 단위 | |||||
| 기계 성능 | 굴착 부름 | 세트 | 1 | |||
| 적용 가능한 터널 크기 (W × H) | mm | (분 3500 × 3000) / (최다 6000 × 4500) | ||||
| 운송용량 | L | mm | 8400±200 | |||
| W | mm | 1600±100 | ||||
| H | mm | 2600±100 | ||||
| 미니 회전 반지름 | mm | 내부 3000 5400 | ||||
| 작동 상태 안정 차량 모드 | 오트리거 | |||||
| 지평 | mm | ≥205 | ||||
| 전체 질량 | 1kg | 12000±500 | ||||
| 굴착 구멍 직경 | mm | 648 | ||||
| 적용 가능한 턱 어댑터 | mm | T38,T45 | ||||
| 막대기 길이가 | mm | 표준 1000 ((다른 추진선 빔이 다른 다른 막) | ||||
| 드릴 깊이 | m | ≤35 | ||||
뚫기 시스템
| 모델 | ∙ | YYG-20 | |||
| 종류 | ∙ | 충격 + 회전 | ||||
| 굴착 구멍 직경 | mm | 76 | ||||
| 충돌력 | kW | 20 | ||||
| 충격 빈도 | HZ | 55 | ||||
| 수압 압력 (최대) | 바 | 250 | ||||
| 회전 모터 | ∙ | 독립적 회전 | ||||
| 회전 속도 | rpm | 0-210/0-140 | ||||
| 윤활기 공기 소모량 ((3bar) | L/s | 5 | ||||
| 물 소비 | L/min | 50 | ||||
| 무게 | 1kg | 171 | ||||
| 프로펠러 | 추진 모드 | ∙ | 실린더 | |||
| 최대 추진력 | kN | ≥15 KN | ||||
| 작업 압력 | MPa | ≤7 | ||||
| 추진선 보상 도동 | mm | 1200 | ||||
| 운전 시스템 | 운전 유형 | ∙ | 타이어 | |||
| 운전 속도 | 기구 I | km/h | 6±0.6 | |||
| 기구 II | km/h | 11±1.1 | ||||
| 뒷축의 스윙 앵글 | (°) | ±7 | ||||
| 등반 능력 | (°) | ≥14° ( 기울기+14°~-14°) | ||||
| 변속기 유형 | ∙ | 수전형 4륜 구동 | ||||
| 브레이크 타입 | ∙ | 닫힌 습기 복합 회로 수압 브레이크 (운전), 스프링 기계 브레이크 (주차) | ||||
| 디젤 엔진 | 정량력 | kW | 88 | |||
| 가속도 | r/min | 2200 | ||||
| 전기 모터 수압 오일 펌프 | 전기 모터 | 정량력 | kW | 55 | ||
| 정량 전압 | V | 380 | ||||
| 가속 전류 | A | 102 | ||||
| 시작 전류 | A | 300 | ||||
| 오일 펌프 | 정량 압력 | MPa | 21 | |||
| 최대 작업 압력 | MPa | 23 | ||||
| 보조 작업 장치 | 공기 공급 장치 | 작업 압력 | MPa | 0.23 | ||
| 명목 흐름 | m3/h | 31 | ||||
| 물 공급 장치 | 작업 압력 | MPa | 0.6 ∙1.2 | |||
|
|
