| 브랜드 이름: | Jarlo |
| 모델 번호: | CYTJ-76 |
| 모크: | 1 세트 |
| 가격: | 150000-160000 USD |
| 포장에 대한 세부 사항: | 컨테이너로드 |
| 지불 조건: | 액정, T/T |
1.적용 가능한 시나리오

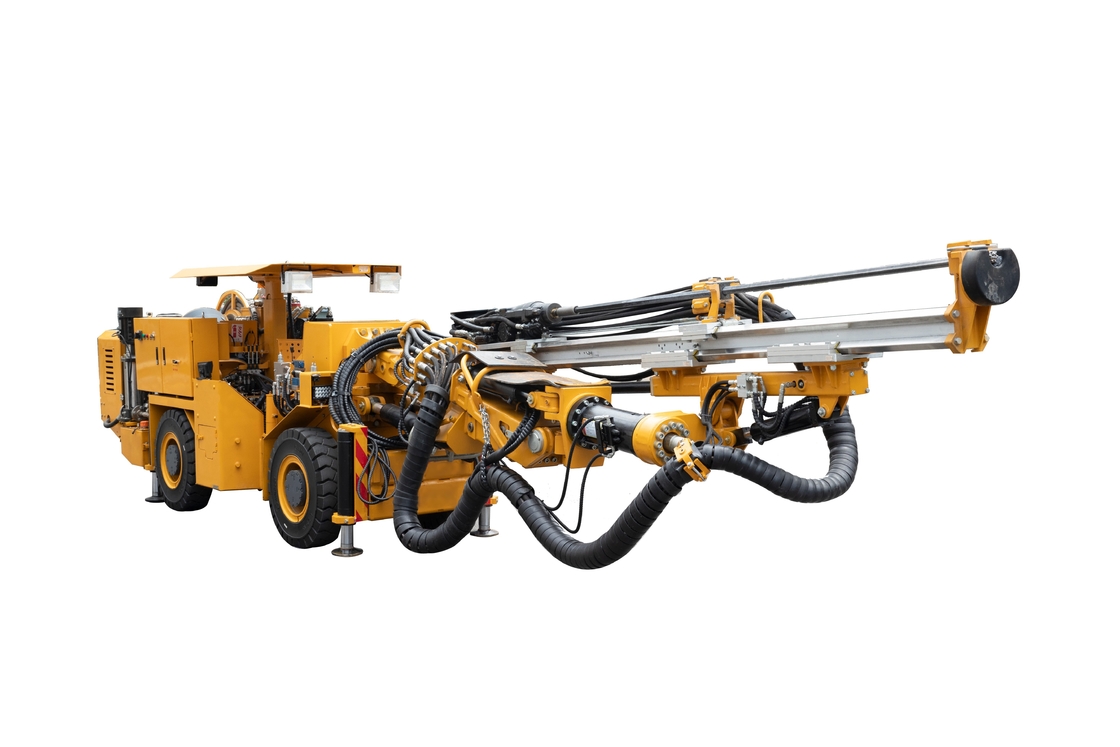

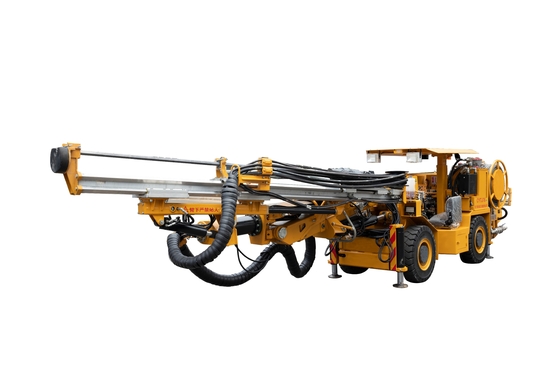

CYTJ76 광산 수압 발굴 드릴링 차량은 지하 광산, 터널 및 지하 작업장에서 특히 작은 구간 발굴에 대한 블래스팅 드릴링에 적합합니다.
2.기술적 특징
차량의 바디의 폭은 1.45m에 불과하며, 내장 가능한 안전 지붕이 있습니다. 지붕이 가장 낮은 위치에 있을 때, 차량의 바디의 높이는 1.8m에 불과합니다.그리고 정상적인 운전과 작동은 가장 낮은 높이에서 수행 할 수 있습니다.최대 작업 면적은 18m2 (최대 폭은 4.5m, 최고 높이는 5.2m), 굴착 지름은 41-76mm, 전체 구조 설계는 합리적이며 강도가 높습니다.조정 및 유지 보수가 간단하고 편리합니다., 장비는 높은 운영 효율과 좋은 경제를 가지고 있습니다.
그 작은 크기 때문에, 그것은 부드럽게 작은 섹션 터널을 통과 할 수 있습니다. CYTJ76는 수동 작업을 대체하는 명백한 장점을 가지고 있습니다. 예를 들어 28 손의 공기 드릴을 가지고,F=10-12의 암석에 대한 평균 굴착 효율은 0입니다..35m/min. CYTJ76는 수압 바위 드릴로 장착되어 있습니다. 같은 바위 단단함으로 45개의 구멍을 파는 경우 평균 효율이 2m/min로 F=10-12의 바위를 처리할 수 있습니다.그리고 굴착 속도는 5입니다.7번은 28손의 드릴보다
굴착에 있어서, 수압 시스템은 추진 빔을 완전히 평행하게 유지할 수 있기 때문에, 굴착 효율은 공기 다리 바위 굴착기의 5~8배까지 도달할 수 있습니다.
3.매개 변수
| 모델 | CYTJ76 | |||
| 항목 | 단위 | 매개 변수 | ||
| 전체 성능 | 굴착 부름 | 단위 | 1 | |
| 적용되는 터널 구간 | m2 | 1.8×1.8×4.5×45 | ||
| 운송용량 | L | mm | 9300±200 | |
| W | mm | 1240±50 | ||
| 지붕과 함께) | mm | 가장 높습니다:2450±100 | ||
| 최저:1800±100 | ||||
| 미니 회전 반지름 | mm | 내부:≤2390 | ||
| 외부:≤4390 | ||||
| 작동 상태 안정 차량 모드 | ∙ | 오트리거 | ||
| 최소 지평점 | mm | ≥220 | ||
| 안정적인 작동 상태에서 작동 폭 | mm | 2150 | ||
| 기계 무게 | 1kg | 8400 | ||
| 굴착 직경 | mm | φ41-φ76 | ||
| 뚫기 시스템 | 종류 | ∙ | 충격 + 회전 | |
| 모델 | ∙ | HYD300 | ||
| 기계 무게 | 1kg | 115 | ||
| 가장자리 거리 | mm | 70 | ||
| 크기 (L × W × H) | mm | 784 × 140 × 252 | ||
| 충격 장치 및 회전 메커니즘 | 충격 에너지 | J | 250~300 | |
| 충격 빈도 | Hz | 30-50 | ||
| 충돌력 | kW | 15 | ||
| 임팩트 등급 압력 | MPa | 16~19 | ||
| 충격 흐름 | L/min | 55-65 | ||
| 회전 토크 | N.m | 100~300 | ||
| 회전 속도 범위 | r/min | 220~450 | ||
| 회전 작업 압력 | MPa | 7-15 | ||
| 회전 작업 흐름 | L/min | 40~70 | ||
| 프로펠러 | 추진 모드 | ∙ | 오일 실린더 와이어 로프 | |
| 뚫어 진 깊이 | mm | 2760 | ||
| 최대 추진력 | kN | ≥18 | ||
| 추진 뚫기 속도 | mm/min | ≥2150 | ||
| 무부하 추진 속도 | mm/min | ≥15000 | ||
| 작업 압력 | MPa | ≤11 | ||
| 운전 시스템 | 이동 방식 | ∙ | 바퀴 (관절) | |
| 운전 속도 | 빠른 변속기 | km/h | 7±0.7 | |
| 느린 변속기 | km/h | 3±03 | ||
| 뒷축의 스윙 앵글 | (°) | ±6~±8 | ||
| 등반 능력 | (°) | ≥13 ((-13~+13°) | ||
| 디젤 엔진 | 정량력 | kW | 48 | |
| 가속도 | r/min | 2200 | ||
| 전기 모터 | 전기 모터 | 정량력 | kW | 45 |
| 수압 오일 펌프 | 오일 펌프 (충격 / 위치 / 회전) | 정량 전압 | V | 380 |
| 가속 전류 | A | 84.4 | ||
| 시작 전류 | A | ≤ 450 | ||
| 정량 압력 | MPa | 21 | ||
| 최대 작동 압력 | MPa | 23 | ||
| 보조 작업 장치 | 공기 공급 장치 | 작업 압력 | MPa | 0.3 |
| 명목 흐름 | L/min | 350 | ||
물 공급 장치 (외부 물 공급) | 작업 압력 | MPa | 1.2 | |
| 명목 흐름 | L/min | 70 | ||
|
|
