| 브랜드 이름: | Jarlo |
| 모델 번호: | cytj102 (a) |
| 모크: | 1 세트 |
| 가격: | 150000-170000 USD |
| 포장에 대한 세부 사항: | 컨테이너로드 |
| 지불 조건: | 액정, T/T |

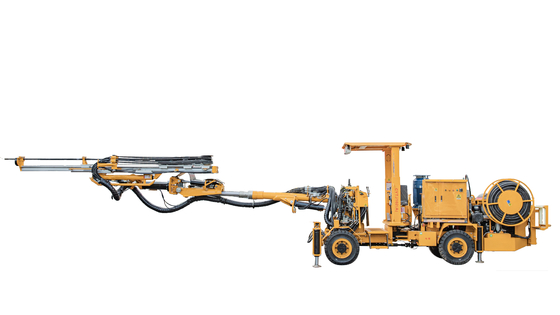

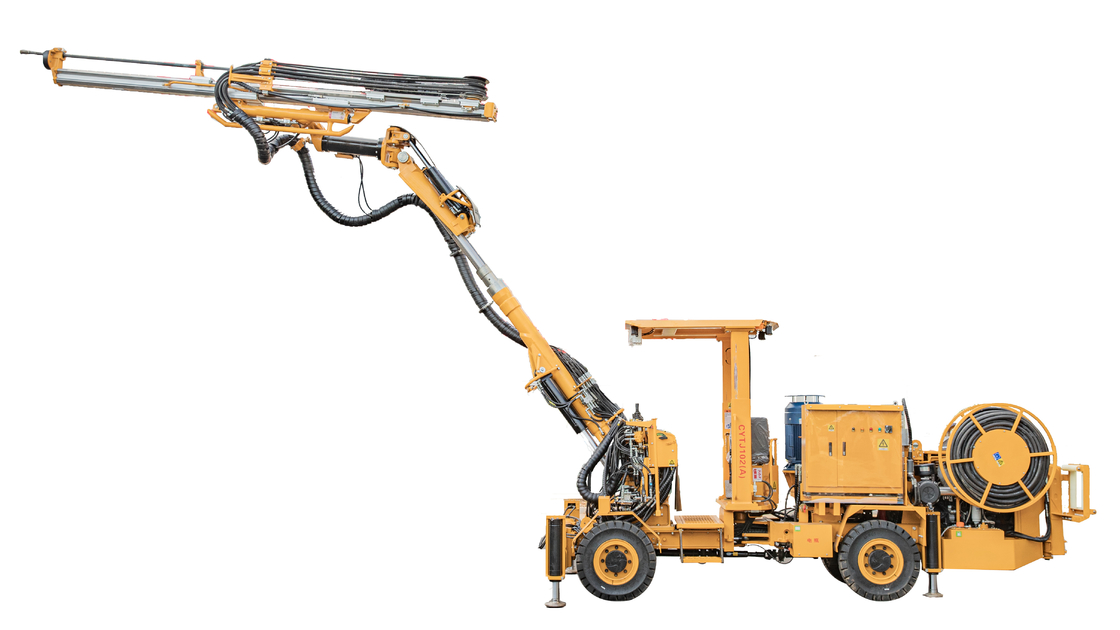

CYTJ102 (A) 광산 수압 단일 붐 얼굴 파리 리그는 지하 광산, 터널 및 지하 작업장에서 파리 구멍을 파는 데 적합합니다.최대 작업 면적은 31m2 (최대 폭은 6m2).11 미터, 최대 높이는 6.08 미터이며, 굴착 지름은 41-102mm입니다. 전체 구조 설계는 합리적이며, 강도는 높습니다.조정 및 유지 보수가 간단하고 편리합니다., 장비는 높은 운영 효율과 좋은 경제를 가지고 있습니다.
| M최대 너비 | 1980mm |
| 지붕높이 (올림/하림) | 2850/2150mm |
| JARLO2343와 함께 길이추진력빔 | 10800mm |
| 지평 | 260mm |
| f에서길 (롤링 저항 계수 0.05) | >10 |
| 기울기 1:8 | >4.5 |
| 모델 | CYTJ102(A) | ||||
| 항목 | 단위 | ||||
| 전체 성능 | 굴착 부름 | 단위 | 1 | ||
| 적용되는 터널 구간 | m2 | 2.6 × 2.6 ∙ 6 × 6 | |||
| 운송용량 | L | mm | 10500±300 | ||
| W | mm | 1980±100 | |||
| 지붕과 함께) | mm |
가장 높습니다:2850±100 최저: 2200±100 |
|||
| 미니 회전 반지름 | mm |
내부:≤2900 외부:≤5000 |
|||
| 작동 상태 안정 차량 모드 | ∙ | 오트리거 | |||
| 최소 지평점 | mm | ≥190 | |||
| 안정적인 작동 상태에서 작동 폭 | mm | 3294 | |||
| 기계 무게 | 1kg | 11500 | |||
| 굴착 직경 | mm | φ41-φ102 | |||
| 뚫기 시스템 | 종류 | ∙ | 충격 + 회전 | ||
| 모델 | ∙ | YYG-20/900 | |||
| 기계 무게 | 1kg | 195 | |||
| 가장자리 거리 | mm | 84 | |||
| 크기 (L × W × H) | mm | 1016 × 285 × 226 | |||
| 충격 장치 | 충격 에너지 | J | ≥350 | ||
| 충격 빈도 | Hz | ≥50 | |||
| 충돌력 | kW | 20 | |||
| 임팩트 등급 압력 | MPa | ≤19 | |||
| 충격 흐름 | L/min | ≤ 90 | |||
| 회전 메커니즘 | 회전 토크 | N.m | ≥800 | ||
| 회전 속도 범위 | r/min | 0-280 | |||
| 회전 작업 압력 | MPa | ≤6 | |||
| 회전 작업 흐름 | L/min | ≤ 80 | |||
| 프로펠러 | 추진 모드 | ∙ | 오일 실린더 와이어 로프 | ||
| 뚫어 진 깊이 | 3405/4015 | ||||
| 최대 추진력 | kN | ≥24 | |||
| 추진 뚫기 속도 | mm/min | ≥2150 | |||
| 무부하 추진 속도 | mm/min | ≥6000 | |||
| 작업 압력 | MPa | ≤11 | |||
| 운전 시스템 | 이동 방식 | ∙ | 바퀴 (관절) | ||
| 운전 속도 | 빠른 변속기 | km/h | 10±1 | ||
| 느린 변속기 | km/h | 6±0.6 | |||
| 뒷축의 스윙 앵글 | (°) | ±6~±8 | |||
| 등반 능력 | (°) | ≥14 ((-14~+14°) | |||
| 브레이크 | 습기용 수압 브레이크 + 스프링 브레이크 | ||||
| 디젤 엔진 | 정량력 | kW | 88 | ||
| 가속도 | r/min | 2200 | |||
| 수압 오일 펌프 | 전기 모터 | 정량력 | kW | 55 | |
| 정량 전압 | V | 380 | |||
| 가속 전류 | A | 101 | |||
| 시작 전류 | A | ≤ 400 | |||
|
오일 펌프 (충격 / 위치 / 회전) |
정량 압력 | MPa | 21 | ||
| 최대 작동 압력 | MPa | 23 | |||
| 보조 작업 장치 | 공기 공급 장치 | 작업 압력 | MPa | 0.5 | |
| 명목 흐름 | L/min | 420 | |||
|
물 공급 장치 (외부 물 공급) |
작업 압력 | MPa | 1.2 | ||
| 명목 흐름 | L/min | 70 | |||
|
|
