지하 광산 굴착 기계

로터리 광업 드릴 리그 머신 지하 MID 깊은 구멍 터널 드릴 리그 표준 타입

모든 범주

지하 로크 브레이커

저희와 연락

Mr. Luo

lance@ah-jarlo.com

+86 15215510300

지금 연락하세요

로터리 광업 드릴 리그 머신 지하 MID 깊은 구멍 터널 드릴 리그 표준 타입

모크:	1 세트
지불 조건:	액정, T/T

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

모델 번호:

CYTC89

조건:

새로운

모터:

직류 전동기

보오링공 지름:

51-89mm

추공 깊이:

3200 밀리미터

비트형:

합금강

드릴링 방식:

교차로

운송 패키지:

대량으로

사양:

8763x2380x3180mm

상표:

자르로

원산지:

중국

HS 코드:

843041000

공급 능력:

매년마다 1000개 세트

사용자 정의:

사용 가능

판매 후 서비스:

12개월

보증:

12개월

강조하다:

로터리 광산 드릴 리그 머신

로터리 터널 파리 리그

표준형 터널 뚫기 기구

제품 설명

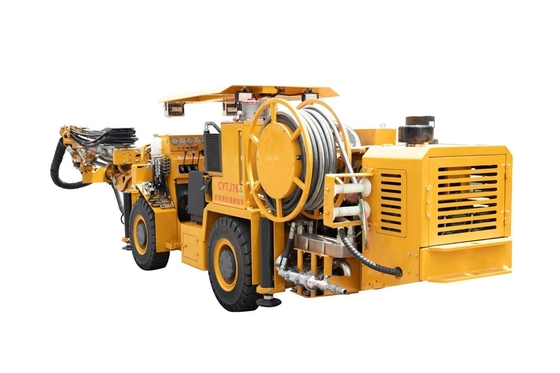

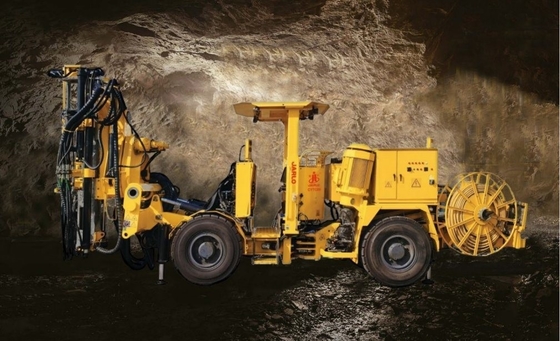

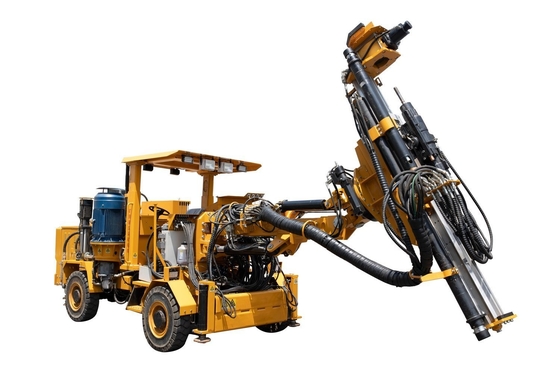

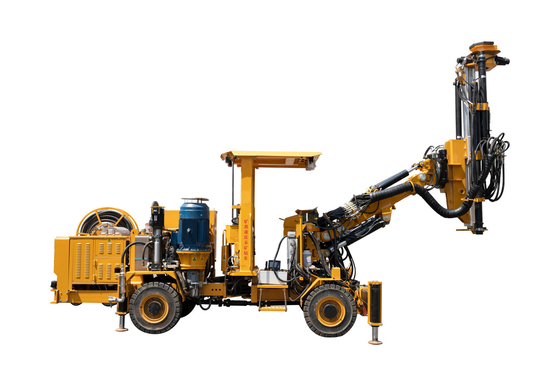

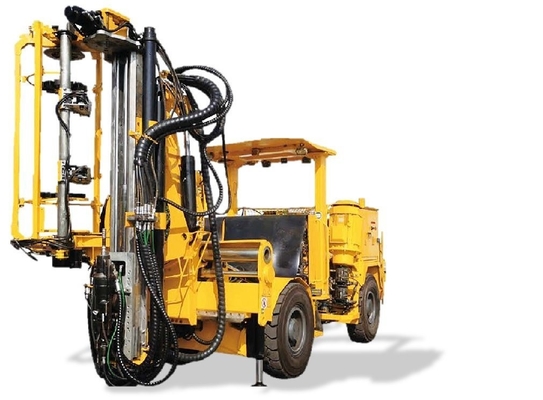

CYTC89광업 수압 굴착 기구

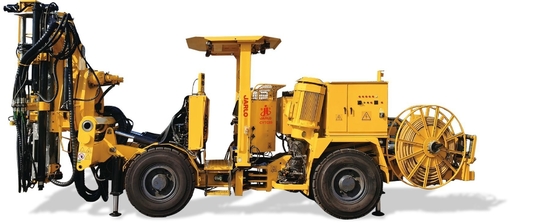

외모(표준형)

구조 와 차원
로터리 광업 드릴 리그 머신 지하 MID 깊은 구멍 터널 드릴 리그 표준 타입 1

일반 기능 및 성격

CYTC89 광산 수압 광산 드릴링 리그는 중소 규모의 금속 광산에서 광산 작업에 적합합니다. 트롤리는 1838ME 시리즈 바위 드릴 (선택) 이 장착되어 있습니다.전기-하이드라울릭 위치 시스템, 자동 막대기 교환기, 지능형 막대기 방지 시스템 및 두 개의 충격 흡수 버퍼 시스템이 작업 효율성을 크게 향상시킵니다.중심 깊이 평행 구멍 및 상부 및 하부 방향의 팬 모양 구멍은 정확하고 신뢰할 수있는 위치 및 높은 드릴링 정확성을 제공합니다..

뚫기 단위

자동 막대기 교체 시스템
양극적 수압 실린더 프로프부종빔
난에 설치 된f론트와 후방 끝의추진선
구멍을 열 때 안내하고 막대기를 연결하고 배하할 때 클램핑하는 데 사용되는 Buckle

위치 단위

피치, 회전, 스윙 팔 및 평행 움직임

정확하고 부드러운 위치

추진선 연장 보상

광산 조건에 대한 확고한 구조

실습 시리즈(선택 사항)

이중 충격 흡수 버퍼 시스템
압력 오일 필름 보호 및 윤활성 접촉 인터페이스 유지 보수 간격을 연장
정해진 오프레리에 적응한 막대기 꼬리

다른 구성

트롤리 타입 조작 테이블
안전 보호 지붕
케이블 스릴
삼각대에 장착된 작업등

주요 기술 매개 변수 및 구성

전체 크기와 무게
길이	9100mm
너비	2350mm
높이	2950mm
최대 지붕 높이	2970mm
토지 공백	305mm
전체 무게	15000Kg
회전 반지름(D바닥에 있는 에펜드)
외부 지름	5650mm
내부 지름	3350mm
케이블 사양 및 길이
전압	1140V선택 사항)
사양	3×25+1×16
직경	320.6mm
길이	90m

1838ME바위 굴착기(선택 사항)
턱 어댑터	T45
오프터 지름	76-89mm
스탠드	T45 속도 대지
충돌력	20 KW
충격 빈도	54 Hz
수압(맥스)	250 바
회전 모터	독립 회전
회전 속도	0-210/0-140 rpm
윤활기 공기 소비(3bar)	5 L/s
물 소비	50 L/min
무게	171kg

제어 시스템

전기 제어 시스템
고착 방지 시스템

추진선
MFB100시리즈	MFB 101	MFB 102	MFB 103
전체 길이가(mm)	2610	2915	3220
막대기 길이가(mm)	1220	1525	1830

차체

소형 및 중형 터널에 적합한 4륜 구동 관절 광산 체시
큐민97KW엔진

뚫기 단위

자동 막대기 변경, 자동 막대기 연결 <17+1>
1을 사용하는 것이 좋습니다.2, 1.5m 및 1.8m 드릴 파이프
그것은 T45 빠른 드릴 파이프를 사용하는 것이 좋습니다.
최대 자동 스톨 연결 깊이는 32m에 도달 할 수 있습니다

위치 시스템

앞선 연장 보상 스트로크 (1.2m 굴착 파이프) <900mm>
앞장선 연장 보상 스트로크 (1.5m 및 1.8m 드릴 파이프) <1200mm>
회전 장치 회전 각도: 360°

슬라이드 테이블의 최대 평행 구멍 간격: 1.5m

스윙 팔은스윙45° 왼쪽과 오른쪽으로 1.42m의 평행 구멍 위치를 달성하기 위해, 그리고 2.92m,평행 위치 (스윙 팔 + 슬라이드 테이블)

추진선 후방 끝<1150mm>
추진선 앞 끝<2000mm>
추진 빔 기울기 각도병동65°>

공기 시스템

바위 굴착유유 공기 공급
공기 압축기 (스크루형)
배기가스 공기 부피 <1m3/min> 4500rpm 속도와 압력 7bar
바람 압력 측정기
공기 압력/공기 부피 조절
공기 불기 장치

제어 시스템

전기 제어 시스템
기본 기능에는 자동 굴착 및 방해 방지 기능이 포함됩니다.

전기 시스템

전체 설치 전력 <69.5KW>
주력 모터 전력 <55KW>
전압 <1140V> (다른 전압 380v/600v/1000v는 사용자 정의 할 수 있습니다.)
주파수 <50HZ>
시작 방법
모터 열 과부하 보호
주요 전기 상자는 디지털 전압, 암페미터 및 충격 타이밍 미터와 장착되어 있습니다
단계 순서 표시기
누출 지표
배터리 충전기
변압기 용량 <4KVA>
케이블 스릴
일삼각대에 장착된 빛 <2×100W, 220V>

수압 시스템

수압 펌프: 충돌용
수압 펌프: 회전, 위치 및 추진에 사용됩니다.
오일 펌프 배하 시작
시스템 최대 압력 <210bar>
수압유 탱크의 최대 용량 <235L>
낮은 오일 레벨 경보 및 자동 종료
연료 탱크에 오일 온도 측정기가 설치됩니다
수동 연료 펌프
환원유 필터레이션<10um>
수압 오일 필터 막힘 경보
수압유 및 물 냉각기
광물 기반의 수압유

물 시스템
전기 부스터 물 펌프

최대 흐름 속도 <100L/min> 10bar 부스트 압력
최소 입수 물 압력 <2bar>
물 압력 측정기

차체

커민스 디젤 엔진 (선택 및 기타)
전력 (속도는 2300rpm) <97KW>
토크 (속도가 1500rpm인 경우) <520N·m>
안전벨트가 장착된 고정 좌석
관절 스티어링 <±41° 회전 각도>
4륜 구동
안전 보호 지붕
수압 보조 스티어링 시스템
수압 토크 변환기
앞축
뒷축
앞축에 있는 반 슬라이드 자동 잠금 차차
타이어 <12.00×R20>
접근 및 출발 각도 <14°>
확장 가능한 수압 앞다리 <2>
듀얼 서비스 브레이크 서킷 (폐기된 젖은 브레이크)
비상 및 주차 브레이크, 수압 (비동속 방출)
연료 탱크 부피 <56L>
전기 시스템 전압 <24V>
배터리 <2×80Ah>
산책등 <8×45W>
운영 플랫폼으로 가는 계단
소방기
최고 등반 능력 <14°>
걸음속 (I gear/II gear) <8.5/18km/h>
호른 및 경고등
