| 브랜드 이름: | Jarlo |
| 모델 번호: | UPS-10JT |
| 모크: | 1 |
| 가격: | 45000-55000 USD |
| 포장에 대한 세부 사항: | 컨테이너로드 |
| 지불 조건: | L/C, T/T |

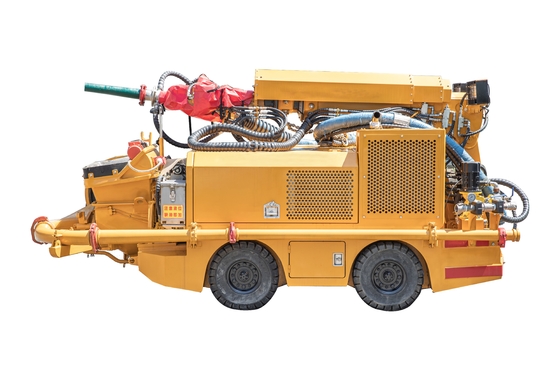

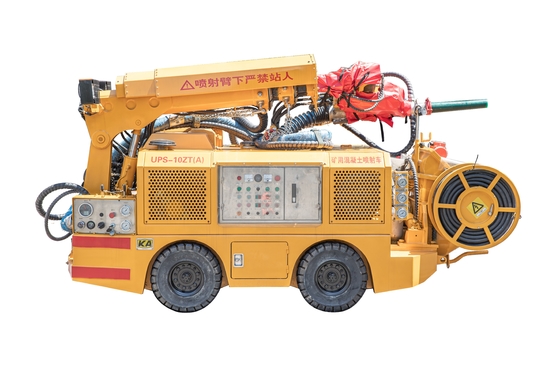

UPS-10ZT ((A) 디젤 엔진 샷크레트 기계
1성능
1그것은 슬라이딩 차시 설계, 무선 원격 제어 습기 분사 작동 및 걷기 시스템을 채택합니다. 그것은 작은 섹션 광산 터널 및 다양한 혹독한 건설 환경에 적합합니다.
2완전히 수압 망원경 및 회전 기계 팔은 강한 부하 운반 능력, 안정적인 움직임, 쉬운 조작 및 건설 맹점 없습니다.
3스프레이 팔은 장치의 앞쪽에 위치하고 다른 팔을 방해하지 않습니다. 그것은 로봇 붐의 유연성을 극대화합니다. 더 나아가,주요 팔의 회전 각도는 360도까지 도달 할 수 있으며 분사 평평하고 죽은 점이 없습니다.
4그 작은 크기는 다양한 크기의 광산에서 유연하게 구동되고 작동 할 수 있습니다. 그것은 높은 통합을 가지고 있으며 가속 펌프가 장착되어 있습니다.
5각 습기 분사 기계에는 한 명의 샷 콘크리트 작업자와 한 명의 보조자가 필요합니다. 이는 인력 비용을 크게 줄입니다.
6펌프 시스템은 콘크리트를 잘 빨아 들이고 있어 더 긴 수명과 파이프 막힘의 위험이 낮습니다.
2차원
3기술 매개 변수
| 사양 | ||
| 전체 무게 (kg) | 4200kg | |
| 차원 (L × W × H,mm) | 3450×1450×1800mm (±50) | |
| 실제 콘크리트 분사 용량 | 10m3/h | |
| 전력 모드 (두 개의 전력) |
운전: 디젤 엔진 (부착 가능한 부름) 작동: 외부 380V AC |
|
| 전체 전력 (엔진/모터, kw) |
엔진:36.8kW 엔진:18.5kW |
|
| 최대 콘크리트 분사 압력 (MPa) | 5 MPa | |
| 운전 시스템 매개 변수 | ||
| 운전 및 운전 | 4륜 구동, 스키드 스티어링 | |
| 브레이크 시스템 |
운전: 닫힌 스프링 브레이크 주차: 수압 방출 |
|
| 분류 가능성 | 22° | |
| 회전 반지름 | 4200mm | |
| 운전 속도 | 45km/h | |
| 최소 지평 | ≥180mm | |
| 콘크리트 분사 기계의 붐 시스템 | ||
| 구조 | 주요 팔 회전, 스프레이 팔 피치 + 망원경 | |
| 최대 효과 스프레이 범위 | 위쪽으로 | 5m |
| 앞으로 | 6m | |
| 아래로 | 2m | |
| 너비 | 12m | |
| 붐 회전 각도 | 360° | |
| 붐 피치 범위 | (상향 39.4° / 하향 30°) | |
| 노즐 좌석의 축 회전 범위 | 270° | |
| 노즐 좌석의 축 흔들림 범위 | 240° | |
| 노즐 흔들림 각 + 움직임 | 8°*360° 회전 | |
| 송수신 파이프 라인 (mm) | 강철 파이프:75 호스:63 | |
| 운송 파이프 라인 청소 | 물+공기 세탁 | |
|
|
