| 브랜드 이름: | Jarlo |
| 모델 번호: | UPS-12JT |
| 모크: | 1 |
| 가격: | 110000-120000 USD |
| 포장에 대한 세부 사항: | 컨테이너로드 |
| 지불 조건: | L/C, T/T |

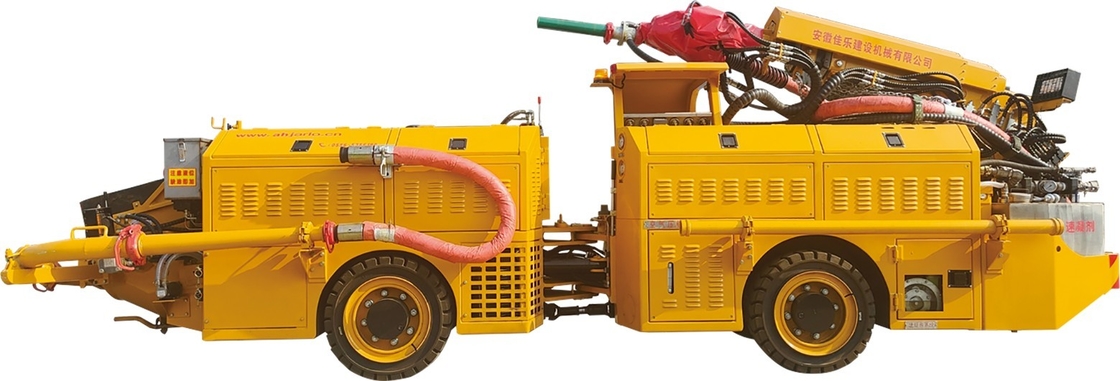

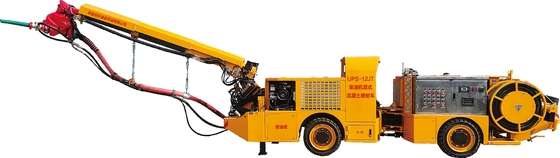

UPS-12 JT 디젤 엔진 샷크레트 기계
1전체 크기와 회전 반지름
2.P성능 특성
그것은 작은 콘크리트 습기 분사 트롤리입니다. 낮은 광산 셰프트를 위해 특별히 설계되었습니다. 자체적으로 만든 고강성 엔지니어링 체시, 높은 통합 수준, 완전한 기능, 작은 크기,작은 회전 반지름그것은 낮은 광산 터널의 작업 요구를 최대한 충족시킬 수 있습니다.
1차시 는 수정적 동력 공학 전면 도로 차시, 4륜 구동, 관절 스티어링, 젖은 브레이크, 양방향 운전을 채택 합니다. 그것은 더 강한 등반 능력을 가지고 있습니다.운전의 어려움이 낮습니다., 더 높은 안전성과 더 나은 신뢰성 성능.
3.기술 매개 변수
| 부문 | 매개 변수 및C형상화 | 언급 | ||
| 전체 무게 (kg) | 7800 | |||
| 차원 (L × W × H,mm) | 6490×1500×1800 | |||
| 실제 콘크리트 분사 용량 | 12 | |||
| 전력 모드 (두 개의 전력) |
운전: 디젤 엔진 (부착 가능한 부름, 펌프 및 청소 장비) 작동: 외부 380V AC |
|||
| 전체 전력 (엔진/모터, kw) |
엔진:36.8kw 엔진:22+22 (총 전력 44kW) |
|||
| 최대 콘크리트 분사 압력 | 7 (MPa) | |||
| C형상화 | ||||
| 차체 | 엔진 | 종류 | 4기통 수냉 터보 | |
| 제조업자 | 유네이 | |||
| 정량력 | 36.8/2200 ((kw/rpm) | |||
| 배기가스 배출 기준 | 국가 IV | |||
| 운전 및 운전 | 4륜 구동, 관절 스티어링 | |||
| 관절 스티어링 앵글 ((°) | +40/-40 | |||
| 브레이크 시스템 |
운전: 수압 빗형 주차: 스프링 브레이크, 수압 방출 |
|||
| 분류 가능성 | 20 | |||
| 회전 반지름 | 2470/4250 | |||
| 운전 속도 | 최대 10km/h | |||
| 최소 지평 | ≥220mm) | |||
| FOPS 및 ROPS | 만족 | |||
| 콘크리트 제트 펌프 | 종류 | 피스톤 펌프 시스템 | ||
| 용량 ((m3/h) | 12m3/h | |||
| 콘크리트 사양 | 부진 | 12~18 | ||
| 최대 총 크기 | 12 mm) | |||
| 샷크레트의 총 입자 크기 | 최대 12mm | |||
| 콘크리트 공급 밸브 유형 | S 파이프 밸브 | |||
| 콘크리트 펌프 압력 | 7 | |||
| 콘크리트 구멍 크기 × 도중 | φ140*550mm | |||
| 주 실린더 지름 | 80mm | |||
| 호퍼 부피 | 0.2cbm | |||
| 호퍼 로딩 높이 | 0.95m | |||
| 비브레이터 | 전기 진동기 및 믹서기, 바닥에 열리는 배charge 게이트 | |||
| 콘크리트 스프레잉 기계의 붐 | 구조형 | 주요 팔 회전, 스프레이 팔 피치 + 망원경 | ||
| 최대 효과 스프레이 범위 | 위쪽으로 | 7m | ||
| 앞으로 | 6m | |||
| 아래로 | 2m | |||
| 너비 | 12m | |||
| 붐 회전 각도 | 360° | |||
| 붐 피치 범위 | (상향 64° / 아래로 40°) | |||
| 노즐 바다의 축 회전 범위 | 360 | |||
| 노즐 좌석의 축 스윙 범위 | 240 | |||
| 부름 비례 다방향 밸브 | 부하 감지 | |||
| 노즐 흔들림 각 + 움직임 | 8°*360° 회전 | |||
| 운영 | 듀얼 컨트롤: 100m 무선 리모컨 + 16m 유선 | |||
| 원격 제어 시스템 | 사용 가능 | |||
| 송수신 파이프 라인 (mm) | 강철 파이프:70 튜브:63 | |||
| 운송 파이프 라인 청소 | 물+공기 세탁 | |||
| 수압 시스템 | 주유 펌프 | 종류 | 전기 비례 펌프 | |
| 정량 압력 | 28 ((MPa) | |||
| 흐름 | 60 ((L/min) | |||
| 보조 오일 펌프 | 종류 | 피스톤 펌프 | ||
| 정량 압력 | 28 ((MPa) | |||
| 흐름 | 41 ((L/min) | |||
| 공기 압축기 | 명목 용량 흐름 | 6m3/분 | ||
| 모터 명소 전력 | 22kw | |||
| 배기 압력 | 가명 압력 0.5MPa, 최대 0.7MPa | |||
| 가속기 자동 배치 시스템 | 종류 | 튜브 펌프 | ||
| 흐름 (L/h) | 0800 ((L/h) | |||
| 전달 압력 | 10 (bar) | |||
| 가속기 탱크 부피 | 120 ((L) | |||
| 고압 세탁 펌프 | 최대 출력 압력 | 15 (MPa) | ||
| 출력 흐름) | 15 ((L/min) | |||
| 물 탱크 용량 (L) | 78 ((L) | |||
| 전기 시스템 | 모터 보호 수준 | IP55 | ||
| 안전 보호 | 누출 방지, 안전 단속 | |||
| 컨트롤러 양식 | 특별 컨트롤러, 독일 IFM | |||
|
케이블
|
케이블 스릴 드라이브 방법 | 수압 구동 | ||
| 케이블 사양 | 3*25+1*16 (m) | |||
| 케이블 길이 | 50m) | |||
| 외부 전력 요구 사항 | AC 380V,100KVA | |||
| 다른 것 | 작동등 | LED | ||
| 수압출력장치 | 사용 가능 | |||
| DOC+CDPF | 사용 가능 | |||
|
|
