| 브랜드 이름: | Jarlo |
| 모델 번호: | UPS-20JT |
| 모크: | 1 |
| 가격: | 140000-150000 USD |
| 포장에 대한 세부 사항: | 컨테이너로드 |
| 지불 조건: | L/C, T/T |
UPS-20JTE) 디젤엔진습한 콘크리트 분사 기계

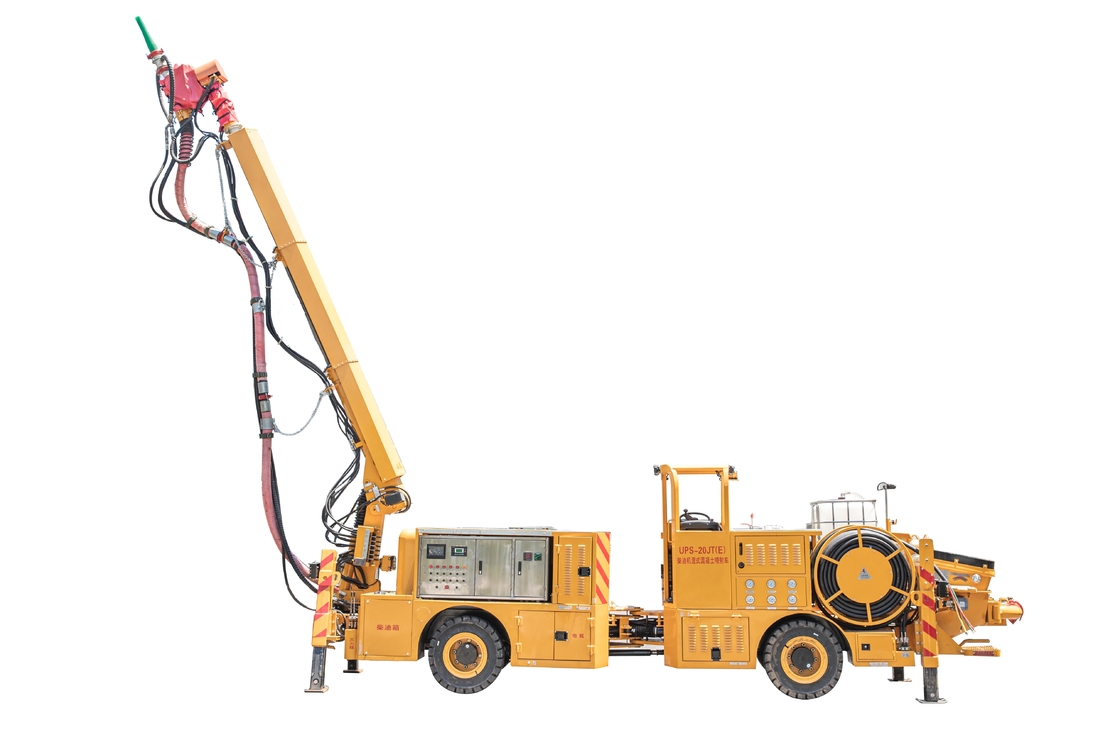

1. 외모
2크기와 회전 반지름
3기술 매개 변수
| 부문 | 매개 변수 및C형상화 | 언급 | ||
| 모델 | UPS-20JTE) | |||
| 전체 무게 (kg) | 10700 | |||
| 차원 (L × W × H,mm) | 7670 × 2050 × 2350 ((±50) | |||
| 실제 콘크리트 분사 용량 | 20 | |||
| 전력 모드 (두 개의 전력) |
운전: 디젤 엔진 (부착 가능한 부름, 펌프 및 청소 장비) 작동: 외부 380V AC |
|||
| 전체 전력 (엔진/모터, kw) |
엔진: 96kW 모터:37+37 (총 74kW) |
|||
| 최대 콘크리트 분사 압력 | 7.5 (MPa) | |||
| C형상화 | ||||
| 차체 | 엔진 | 종류 | 4기통 수냉 터보 | 고압 공동 철도 |
| 제조업자 | 커밍스 | |||
| 정량력 | 96/2500 | |||
| 배기가스 배출 기준 | 국가 IV | |||
| 운전 및 운전 | 4륜 구동, 관절 스티어링 | |||
| 관절 스티어링 앵글 ((°) | 40 | |||
| 브레이크 시스템 |
운전: 수압 빗형 주차: 스프링 브레이크, 수압 방출 |
|||
| 분류 가능성 | 20 | |||
| 회전 반지름 | 3950/5850 | |||
| 운전 속도 | 최대 12km/h | |||
| 최소 지평 | ≥260 | |||
| FOPS 및 ROPS | 만족 | |||
| 콘크리트 제트 펌프 | 종류 | 피스톤 펌프 시스템 | ||
| 용량 | 20m3/h | |||
| 콘크리트 사양 | 부진 | 12~18 | ||
| 최대 총 크기 | 25mm) | |||
| 샷크레트의 총 입자 크기 | 최대 25mm | |||
| 콘크리트 공급 밸브 유형 | S 모양 파이프 밸브 | |||
| 콘크리트 펌프 압력 | 7.5 | |||
| 콘크리트 구멍 크기 × 도중 | φ160*800mm | |||
| 주 실린더 지름 | 90mm | |||
| 호퍼 용량 | 0.4 cbm | |||
| 호퍼 로딩 높이 | 1.25m | |||
| 비브레이터 | 380V | |||
| 콘크리트 분사 기계 | 구조 | 주요 팔 회전, 스프레이 팔 피치 + 망원경 | ||
| 최대 효과 스프레이 범위 | 위쪽으로 | 10 | ||
| 앞으로 | 8 | |||
| 아래로 | 3 | |||
| 너비 | 16 | |||
| 붐 회전 각도 | 360° | |||
| 붐 피치 범위 | (상향 64° / 아래로 40°) | |||
| 노즐 좌석의 축 회전 범위 | 360 | |||
| 노즐 좌석의 축 스윙 범위 | 240 | |||
| 부름 비례 다방향 밸브 | 부하 감지 | |||
| 노즐 흔들림 각 + 움직임 | 8°*360° 회전 | |||
| 운영 | 듀얼 컨트롤: 100m 무선 리모컨 + 16m 유선 | |||
| 원격 제어 시스템 | 사용 가능 | |||
| 송수신 파이프 라인 (mm) | 강철 파이프:80 튜브:76 | |||
| 운송 파이프 라인 청소 | 물+공기 세탁 | |||
| 수압 시스템 | 주유 펌프 | 종류 | 전기 비례 펌프 | |
| 정량 압력 | 28 ((MPa) | |||
| 흐름 | 110 ((L/min) | |||
| 보조 오일 펌프 | 종류 | 전기 비례 펌프 | ||
| 정량 압력 | 28 ((MPa) | |||
| 흐름 | 41 ((L/min) | |||
| 공기 압축기 | 명목 용량 흐름 | 7.3 (m)3/분) | ||
| 모터 명소 전력 | 37 ((kW) | |||
| 배기 압력 | 명압 0.55MPa | |||
| 가속기 자동 배치 시스템 | 양식 | 튜브 펌프 | ||
| 흐름 (L/h) | 0800 ((L/h) | |||
| 전달 압력 | 10 (bar) | |||
| 가속기 탱크 부피 | 500 ((L) | |||
| 고압 세탁 펌프 | 최대 출력 압력 | 15 (MPa) | ||
| 출력 흐름 | 15 ((L/min) | |||
| 물 탱크 용량 (L) | 175 ((L) | |||
| 전기 시스템 | 모터 보호 수준 | IP55 | ||
| 안전 보호 | 누출 방지, 안전 단속 | |||
| 컨트롤러 | 특별 컨트롤러, 독일 IFM | |||
|
케이블
|
케이블 스릴 드라이브 방법 | 수압 구동 | ||
| 케이블 사양 | 3*50m+1*16m | |||
| 케이블 길이 | 100m | |||
| 외부 전력 요구 사항 | AC 380V,200KVA | |||
| 다른 것 | 작동등 | LED | ||
| 수압출력장치 | 사용 가능 | |||
| DOC+CDPF | 사용 가능 | |||
4주요 구성
| - 아니 | 부분 | 브랜드 |
| 1 | 엔진 | 커밍스 |
| 2 | 운전 펌프 | 큐린 |
| 3 | 엑셀 | 자르로 |
| 4 | 구동 모터 | 햇살 |
| 5 | 주 전기 모터 | 이바우 |
| 6 | 주 펌프 | PUSH |
| 7 | 보조 펌프 | 햇살 |
| 8 | 컨트롤러 | 독일 IFM |
| 9 | 원격 제어 | 칸수 |
| 10 | 스루브 스윙 실린더 | 리안센 |
| 11 | 공기 압축기 | 힐리팡 |
| 12 | 펌프 시스템 | 자르로 |
| 13 | 밸런스 밸브 | 이탈리아 OLEOWEB |
| 14 | 압력 스위치 | 미국 MICO |
| 15 | 가속기 제어 밸브 | 미국 수력 |
| 16 | 소레노이드 반전 밸브 | 이탈리아 ATOS |
| 17 | 기어 펌프 | 와이 |
| 18 | 전기 부품 | 독일 슈나이더 |
| 19 | 가속기 배럴 | 500L |
| 20 | 케이블 | 석탄/광산 안전 인증 |
|
|
