| 모크: | 1 세트 |
| 지불 조건: | 액정, T/T |
| 부문 | 매개 변수 및C형상화 | 언급 | |||||

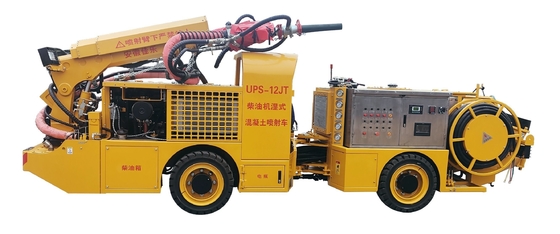

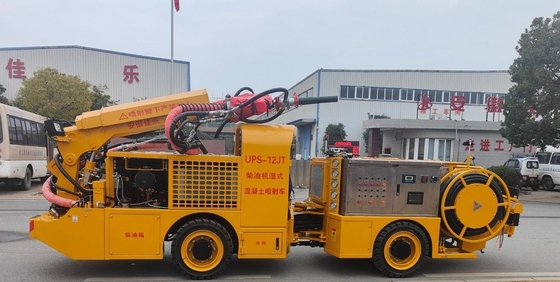

| 매개 변수 | UPS-12JT | ||||||
| 전체 무게(kg) | 7800 | ||||||
| 차원(L×W×H,mm) | 6490×1500×1800 | ||||||
| 실제 콘크리트 분사 용량 | 12m3/h | ||||||
| 전력 모드 (두 개의 전력) | 운전: 디젤 엔진 (부착 가능한 부름, 펌프 및 청소 장비) 일의: 외부 380V AC |
||||||
| 전체 전력 (엔진/모터, kw) | 엔진:36.8kw 모터22+22전체 전력44kw) |
||||||
| 최대 콘크리트분사압력 (MPa) | 7 | ||||||
| C형상화 | |||||||
| 차체 | 제조업자 | 안후이 J아로건설 기계 회사, Ltd. | |||||
| 엔진 | 종류 | 4기통 수냉 터보 | |||||
| 정량력(kw/rpm) | 36.8/2200 | ||||||
| 배기가스 배출 기준 | 국가 4 | ||||||
| 드라이브의스티어링 | 4륜 구동, 관절 스티어링 | ||||||
| 앞축/후축 제조업체 | 페니 | ||||||
| 좌우 좌우 방향(°) | +40/-40 | ||||||
| 브레이크 시스템 | 운전: 수압 빗형 주차: 스프링 브레이크, 수압 방출 |
||||||
| 분류 가능성 | 20° | ||||||
| 회전 반지름 | 2470/4250 | ||||||
| 운전 속도 | 맥스10km/h | ||||||
| 최소 지평(mm) | 220 | ||||||
| FOPS 및 ROPS | 만족 | ||||||
| C콘크리트 제트 펌프 | 제조업자 | 안후이 J아로건설 기계 회사, Ltd. | |||||
| 종류 | 피스톤 펌프 시스템 | ||||||
| 용량(m3/h) | 12m3/h | ||||||
| C콘크리트 사양 | 부진 | 12~18cm | |||||
| 최대 총 크기 | 12mm | ||||||
| 샷크레트의 총 입자 크기 | 맥스12 | ||||||
| 콘크리트 공급 밸브 유형 | S파이프 밸브 | ||||||
| C콘크리트 펌프 압력 | 7(MPa) | ||||||
| 콘크리트 b광석 크기 × 주름 | φ140*550mm | ||||||
| 주 실린더 지름 | 80mm | ||||||
| 호퍼 부피 | 02 (m)3) | ||||||
| 호퍼 로딩 높이 | 0.95m | ||||||
| V이브레이터 | 전기 진동기 및 믹서기, 바닥에 열리는 배charge 게이트 | ||||||
| 붐c의콘크리트 스프레잉 기계 | 제조업자 | 안후이 자르로 | |||||
| 구조형 | 주요 팔 회전, 스프레이 팔 피치 + 망원경 | ||||||
| 최대 효과 스프레이 범위 | 위쪽으로 | 7m | |||||
| F앞쪽으로 | 6m | ||||||
| 아래로 | 2m | ||||||
| 너비 | 12m | ||||||
| 붐 회전 각도 | 360° | ||||||
| 붐 피치 범위 | (위쪽으로64° /아래로40°) | ||||||
| 노즐 바다의 축 회전 범위 | 360° | ||||||
| 노즐 좌석의 축 스윙 범위 | 240 (°) | ||||||
| 노즐흔들리는 것각+운동 | 8°*360°회전 | ||||||
| 운영 | 듀얼 컨트롤: 100m 무선 리모컨 + 16m 유선 | ||||||
| R에모테 제어 시스템 | JARLO | ||||||
| 송수신 파이프 라인 (mm) | 철강 파이프:70 튜브:63 | ||||||
| 운송 파이프 라인 청소 | 물+공기 세탁 | ||||||
| 수압 시스템 | 주유 펌프 | 종류 및 제조업체 | 전기 비례 펌프 PUSH | ||||
| 정량 압력 | 28 ((MPa) | ||||||
| 흐름 | 60(L/min) | ||||||
| M펌프 밸브 | 타이완 | ||||||
| 스윙 실린더 밸브 | 타이완 | ||||||
| 보조 오일 펌프 | 종류 및 제조업체 | 피스턴 펌프, 푸시 | |||||
| 정량 압력 | 28 ((MPa) | ||||||
| 흐름 | 41 ((L/min) | ||||||
| A압축기 | 명목 용량 흐름 | 6 m3/분 | |||||
| 모터 명소 전력 | 22kw | ||||||
| 배기 압력(Mpa) | 등급0.5MPa,맥스0.7MPa | ||||||
| 가속기 자동 배치 시스템 | 제조업자 | JARLO | |||||
| 종류 | 튜브 펌프 | ||||||
| 흐름 | 0~800 ((L/h) | ||||||
| 전달 압력 | 10 (bar) | ||||||
| 가속기 흐름 밸브 | 미국 하이드라 힘 | ||||||
| 가속기 탱크 부피 | 120L | ||||||
| 고압 세탁 펌프 | 제조업자 | 검은 고양이1812 | |||||
| 최대 출력 압력 (MPa) | 15 | ||||||
| 출력 흐름(L/min) | 15 | ||||||
| 물 탱크 부피(L) | 78 | ||||||
| 전기 시스템 | 모터 보호 수준 | IP55 | |||||
| 안전 보호 | 누출 방지, 안전 단속 | ||||||
| 컨트롤러 형태 및 제조업체 | 특수 컨트롤러 독일금융기관 | ||||||
| 자동차 브랜드 | 이바운 모터 | ||||||
| 저전압 제어 전자기기 브랜드 | 슈나이더 | ||||||
| 케이블 |
케이블 드럼 드라이브 방법 | 수압 구동 | |||||
| 케이블 사양 | 3*25+1*16 | ||||||
| 케이블 길이 | 50 | ||||||
| 외부 전력 요구 사항 | AC380V, 100KVA | ||||||
| 다른 구성 | 작동등 | LED | |||||
| 수압발 | 사용 가능 | ||||||
| DOC+CDPF | 사용 가능 | ||||||
| 자동 소방 | 선택 사항 | ||||||
|
|
