| 모크: | 1 세트 |
| 지불 조건: | 액정, T/T |
| 부문 | 매개 변수 및 구성 | 언급 | |||

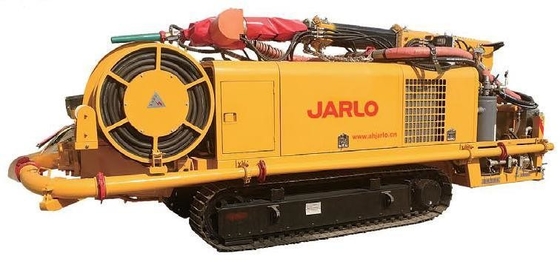

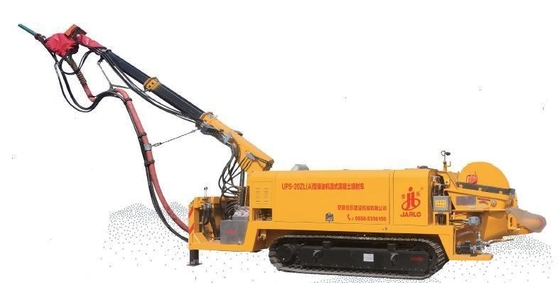

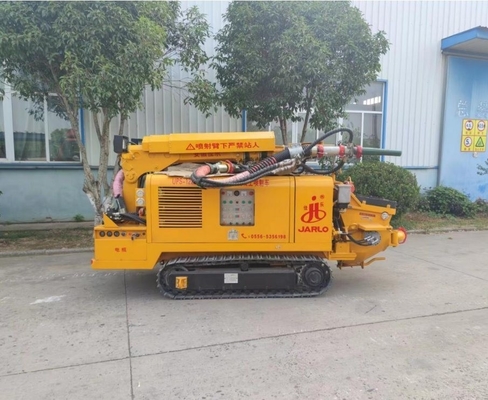

| 매개 변수 | UPS-20ZL ((A) | ||||
| 전체 무게(kg) | 7780 | ||||
| 차원(L×W×H,mm) | 5840×1725×2080 (±50) | ||||
| 실제 콘크리트 분사 용량 (m)3/h) | 20 | ||||
| 전력 모드 (두 개의 전력) | 운전: 디젤 엔진 (부착 가능한 부름, 펌프 및 청소 장비) 일의: 외부 380V AC 전원 |
||||
| 전체 전력 (엔진/모터, kw) | 엔진48kw M오토37+37(총 전력 74kw) |
||||
| 최대 콘크리트분사압력 (MPa) | 7 | ||||
| 매개 변수 | |||||
| 차체 | 제조업자 | 안후이 J아로건설 기계 회사, Ltd. | |||
| 엔진 | 종류 | 4기통 수냉 터보 | |||
| 정량력(kw/rpm) | 48/2200 | ||||
| 배기가스 배출 기준 | 국가4 | ||||
| 드라이브의스티어링 | 트랙 구동 스티어링 | ||||
| 브레이크 시스템 | 운전: 수압 빗형 주차: 스프링 브레이크, 수압 방출 |
||||
| 분류 가능성 | 20° | ||||
| 회전 반지름 | 2980mm | ||||
| 운전 속도) | M엑스4.2km/h | ||||
| 최소 지평(mm) | 200 | ||||
| C콘크리트 제트 펌프 | 제조업자 | 안후이 J아로건설 기계 회사, Ltd. | |||
| 종류 | 피스톤 펌프 시스템 | ||||
| 용량(m3/h) | 20m3/h | ||||
| C특정 사양 | S덩어리 | 12~18cm | |||
| 최대 총 크기 | 25mm) | ||||
| 샷크레트의 총 입자 크기 | 맥스25mm) | ||||
| 콘크리트 공급 밸브 유형 | S파이프 밸브 | ||||
| C콘크리트 펌프 압력 | 7 ((MPa) | ||||
| 콘크리트 b광석 크기 × 주름 | φ160*700mm | ||||
| 주 실린더 지름 | 90mm) | ||||
| 호퍼 부피 | 0.4 ((m3) | ||||
| 호퍼 로딩 높이 | 1.25 (m) | ||||
| V이브레이터 | 380V | ||||
| 붐c의콘크리트 스프레잉 기계 | 제조업자 | 안후이 자르로 | |||
| 구조형 | 주요 팔 회전, 스프레이 팔 피치 + 망원경 | ||||
| 최대 효과 스프레이 범위 | 위쪽으로 | 7 (m) | |||
| F앞쪽으로 | 6 (m) | ||||
| 아래로 | 2 (m) | ||||
| 너비 | 12m) | ||||
| 붐 회전 각도 | 360° | ||||
| 붐 피치 범위 | (위쪽으로64° /아래로40°) | ||||
| 노즐 바다의 축 회전 범위 | 360° | ||||
| 노즐 좌석의 축 스윙 범위 | 240° | ||||
| 부름 비례 다방향 밸브 | 독일 하웨 부하 민감성 비율 다방향 밸브 | ||||
| 노즐흔들리는 것각+운동 | 8°*360°회전 | ||||
| 운영 | 듀얼 컨트롤: 100m 무선 리모컨 + 16m 유선 | ||||
| R에모테 제어 시스템 | JARLO | ||||
| 송수신 파이프 라인 (mm) | 철강 파이프: 80 튜브: 76 | ||||
| 운송 파이프 라인 청소 | 물 씻기 + 공기 씻기 | ||||
| 수압 시스템 | 주유 펌프 | 종류 및 제조업체 | 전기 비례 피스톤 펌프 푸시 (Push)모터30kw) | ||
| 정량 압력 | 28 ((MPa) | ||||
| 흐름 | 110 ((L/min) | ||||
| M펌프 밸브 | 이탈리아 ATOS | ||||
| 스윙 실린더 밸브 | 이탈리아 ATOS | ||||
| 보조 오일 펌프 | 종류 및 제조업체 | 피스턴 펌프, SUNNY | |||
| 정량 압력 | 28 ((MPa) | ||||
| 흐름 | 41 ((L/min) | ||||
| A압축기 | 명목 용량 흐름 | 7.3 (m)3/분) | |||
| 모터 명소 전력 | 37 (kW) | ||||
| 배기 압력(Mpa) | 정량 압력0.55MPa | ||||
| 가속기 자동 배치 시스템 | 제조업자 | JARLO | |||
| 종류 | 튜브 펌프 | ||||
| 흐름 | 0~800 ((L/h) | ||||
| 전달 압력 | 10 (bar) | ||||
| 가속기 탱크 부피 | 300L | ||||
| 전기 시스템 | 모터 보호 수준 | IP55 | |||
| 안전 보호 | 누출 방지, 안전 단속 | ||||
| 컨트롤러 형태 및 제조업체 | 특수 컨트롤러 독일금융기관 | ||||
| 자동차 브랜드 | 이바운 모터 | ||||
| 저전압 제어 전자기기 브랜드 | 슈나이더 | ||||
| 케이블 | 케이블 드럼 드라이브 방법 | 수압 구동 | |||
| 케이블 사양 | 3*35+1*16 | ||||
| 케이블 길이 | 50m | ||||
| 외부 전력 요구 사항 | A전류 380V,200KVA | ||||
| 다른 구성 | W작동등 | LED | |||
| 수압발 | 사용 가능 | ||||
| DOC+CDPF | 사용 가능 | ||||
|
|
